Opis in lastnosti

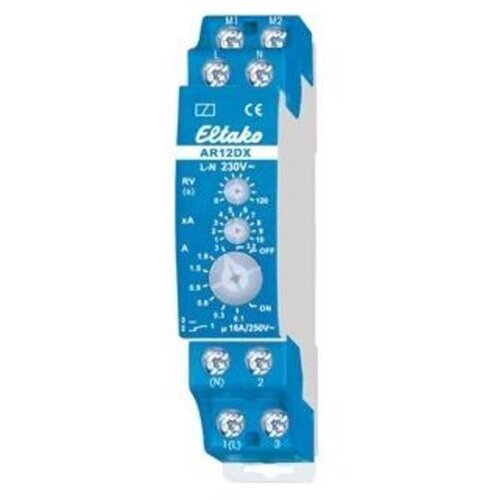

Eltako tokovni rele AR12DX230V
Proizvajalec: Eltako
Naziva: Tokovni rele
Trip: AR12DX230V
Načrt električnega priključka: Vijačni priključek
S odstranljivimi sponkami: ne
možen 1fazni podtok: ne
možen 3fazni podtok: ne
možen 1fazni nadtok: ne
možen 3fazni nadtok: ne
1fazno okno možno: ne
3fazno okno možno: ne
Vključuje funkcijo podtoka enosmerne napetosti: ne
Vključuje funkcijo nadtoka enosmerne napetosti: ne
Funkcija okna neposrednega toka: ne
Normirana krmilna napajalna napetost Us pri AC 50 Hz: 250 V
Tip napetosti za sprožitev: AC
Merilno območje toka: 0,1. .32 A
Min. nastavljiv čas zakasnitve sprožitve: 0 s
Max. dovoljeni čas zakasnitve sprostitve: 120 s
Število kontaktov kot preklopnih kontaktov: 1
Zunanji tokovni transformator: ne
Širina: 18 mm
Višina: 58 mm
Globina: 58 mmEltako tokovni rele AR12DX230V: Dodatni podatki1 brezpotencialni preklopni kontakt 16A/250V AC. 230V sijalke LED do 200 W, žarnice 2300 W. Izguba v stanju pripravljenosti le 0,8 W. Naprava za namestitev na tirnico DINEN 60715 TH35. 1 enota razmika 18 mm širine, 58 mm globine. S patentirano tehnologijo Eltako duplex (DX) lahko običajno brezpotencialni kontakti pri preklopu izmenične napetosti 230 V 50 Hz še vedno preklopijo v ničelnem križanju in tako drastično zmanjšajo obrabo. V ta namen preprosto priključite vodnik N na priključek (N) in vodnik L na priključek 1(L). To povzroči dodatne izgube v stanju pripravljenosti, ki znašajo le 0,1 vata. Če se kontakt uporablja za krmiljenje preklopnih naprav, ki same ne preklopijo pri prehodu nič, vodnika (N) ne smete priključiti, saj bo v nasprotnem primeru dodatna zakasnitev zapiranja imela nasprotni učinek. Notranji toroidni tokovni transformator se uporablja za primerjavo izmeničnega toka, ki teče prek bremena V1 od 0,1 A do največ 32 A, z nastavljeno vrednostjo. Če je ta vrednost presežena, rele v 0,5 sekunde izklopi breme V2, priključeno na 2 porabnika, ali vklopi breme V3, priključeno na 3 porabnike. Natančnost nastavitve 5 %. Od 25 A naprej se rele vedno vklopi. Najsodobnejša hibridna tehnologija združuje prednosti elektronskega krmiljenja brez obrabe z visoko zmogljivostjo posebnih relejev. Osnovni tok A se nastavi s spodnjim vrtljivim stikalom A. Na voljo so osnovne vrednosti 0,1A, 0,3A, 0,6A, 0,9A, 1,5A, 1,9A, 3,0A in 3,2A. Multiplikator xA se nastavi s sredinskim vrtljivim stikalom xA in je med 1 in 10, kar omogoča nastavitev tokov od 0,1A (tokovna baza 0,1A in multiplikator 1). Zakasnitev sprostitve RV se lahko nastavi med 0 in 120 sekundami z zgornjim vrtljivim stikalom RV. Histereza je določena na približno 25 %. Prikaz stanja preklopa s svetlečo diodo. Merilni vhod M1M2 je galvansko ločen od napajanja LN in normalno odprtega kontakta 1(L)2/3. Referenčne vrednosti, večje od 32 A, se lahko prilagodijo z zunanjim merilnim transformatorjem. EAN: 4010312205426
Na voljo z: merilno napravo za merjenje električne energije, merilno napravo za merjenje električne energije: Eltako tokovni rele AR12DX230V, enota pakiranja: 1 kos, EAN: 4010312205426
Slika je podobna.
Upoštevajte tehnične podatke in EAN izdelka.
