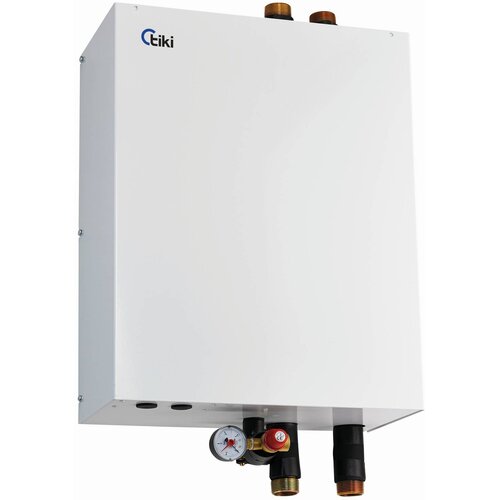

Tiki GEO EVOLUTION HPGCO12.1 Geotermalna 12kw toplotna črpalka voda–voda / zemlja–voda - cene

TIKI GEO EVOLUTION HPGCO12.1 VODAVODA / ZEMLJAVODA 12 kW + SV WW 712Geotermalna toplotna črpalka TIKI GEO Evolution HPGCO12.1 je visoko učinkovita toplotna črpalka nazivne moči približno 12 kW, namenjena ogrevanju stanovanjskih in poslovnih objektov z izkoriščanjem toplote iz zemlje ali podtalnice.Komplet je primeren za sistem zemljavoda z zemeljskim kolektorjem oziroma geotermalnimi sondami ter za sistem vodavoda s podtalnico. Pri izvedbi vodavoda je v kompletu vključen tudi predizmenjevalec TIKI SV WW 712, šifra 100458, ki omogoča povezavo vodnega vira s toplotno črpalko.Toplotna črpalka dosega zelo visoko sezonsko učinkovitost in energijski razred A+++ / A+++ ter omogoča temperaturo ogrevalnega predtoka do 65 C, zato je primerna tako za talno kot tudi radiatorsko ogrevanje. TIKI navaja tudi možnost pasivnega hlajenja, priprave sanitarne vode z zunanjim hranilnikom ter povezave z zunanjim virom toplote.GLAVNE PREDNOSTI Nazivna ogrevalna moč: 12 kW Izvedba: Vodavoda / Zemljavoda Energijski razred: A+++ / A+++ Hladilno sredstvo: R513A GWP hladilnega sredstva: 631 SCOP: 5,76 pri 35 C / 4,46 pri 55 C Maksimalna temperatura ogrevalne vode: 65 C Primerno za talno ogrevanje Primerno za radiatorsko ogrevanje Možnost pasivnega hlajenja Možnost priprave sanitarne tople vode z zunanjim hranilnikom Možnost priključitve zunanjega vira toplote Možnost povezave s fotovoltaičnim sistemom Siemensova krmilna enota Možnost upravljanja na daljavo preko Siemens Synco IC web cloud Kompaktna notranja izvedba Zelo tiho delovanje Možnost kaskadne povezave več enotTEHNIČNE LASTNOSTI TOPLOTNE ČRPALKEModel: TIKI GEO Evolution HPGCO12.1Šifra izdelka: 737721Tip: geotermalna toplotna črpalkaIzvedba vira: vodavoda / zemljavodaNazivna moč: 12 kWEnergijski razred ogrevanja: A+++ / A+++Hladilno sredstvo: R513AGWP: 631Maksimalna temperatura dvižnega voda: 65 CKrmilna enota: SiemensUpravljanje na daljavo: Siemens Synco IC web cloudOGREVALNA ZMOGLJIVOSTPri sistemu vodavoda (W10/W35): Nazivna ogrevalna moč: 12,32 kW Električna vhodna moč: 2,42 kW COP: 5,09Pri režimu W10/W55: Nazivna ogrevalna moč: 11,70 kW Električna vhodna moč: 3,40 kW COP: 3,44Sezonski koeficient učinkovitosti: SCOP 35 C: 5,76 SCOP 55 C: 4,46Sezonska energijska učinkovitost ogrevanja: 206 % pri 35 C 163 % pri 55 CPodatki so navedeni po standardih EN 14511 in EN 14825.VODAVODA PREDIZMENJEVALEC SV WW 712Za uporabo toplotne črpalke z vodnim virom oziroma podtalnico je predviden dodatni modul:TIKI SV WW 712 Predizmenjevalec za sisteme vodavodaŠifra: 100458Predizmenjevalec predstavlja povezavo med vodnim virom in toplotno črpalko ter omogoča varen in učinkovit prenos toplote iz podtalnice v sistem toplotne črpalke.Modul SV WW 712 vsebuje: ploščni toplotni izmenjevalec pretočno črpalko ekspanzijsko posodo manometer krmilno enotoTIKI navaja, da modul omogoča enostavno in zanesljivo povezavo vodnega vira s toplotno črpalko.Pomembno: predizmenjevalec je namenjen predvsem izvedbi vodavoda. Pri izvedbi zemljavoda z zemeljskim kolektorjem ali geotermalnimi sondami ta modul ni potreben.DELOVNO OBMOČJEVir toplote voda Minimalna temperatura vode: +7 C Maksimalna temperatura vode: +25 C Nazivni pretok vode: 2,8 / 2,4 m/hVir toplote zemlja/slanica Minimalna temperatura vira: 5 C Maksimalna temperatura vira: +25 C Nazivni pretok slanice: 3,0 / 2,4 m/hOgrevalni sistem Minimalna temperatura dvižnega voda: +25 C Maksimalna temperatura dvižnega voda: +65 CELEKTRIČNI PODATKI Nazivna napetost: 1 230 V / 50 Hz ali 3 400 V / 50 Hz Priporočena moč varovalke: 16 A Maksimalni obratovalni tok: pri modelu HPGCO12.1 je naveden do 159 A Električni priklop je potrebno izvesti skladno z zahtevami proizvajalca in dejansko konfiguracijo sistema.ZVOČNA MOČ Raven zvočne moči notranje enote: 60 dB(A)Ker gre za notranjo geotermalno enoto brez klasične zunanje ventilatorske enote, je rešitev primerna tudi za objekte, kjer je pomembno zmanjšanje zunanjega hrupa.DIMENZIJE IN TEŽAToplotna črpalka HPGCO12.1: Širina: 670 mm Globina: 640 mm Višina: 815 mm Teža: 135 kgPRIPRAVA SANITARNE TOPLE VODEToplotna črpalka je primerna tudi za pripravo sanitarne tople vode. Za pripravo STV je potrebno uporabiti zunanji hranilnik sanitarne vode, ki se ga ustrezno poveže s sistemom toplotne črpalke.Izbira velikosti bojlerja je odvisna od števila uporabnikov in porabe sanitarne vode.OGREVANJE IN HLAJENJETIKI GEO Evolution HPGCO12.1 je primerna za: talno ogrevanje radiatorsko ogrevanje nizkotemperaturne ogrevalne sisteme pripravo sanitarne vode pasivno hlajenje kombinacijo z zunanjim virom toplote povezavo s fotovoltaičnim sistemomMaksimalna temperatura ogrevalne vode do 65 C omogoča uporabo tudi pri radiatorskih sistemih, vendar je za najboljši izkoristek priporočljivo delovanje pri čim nižji temperaturi ogrevalnega predtoka.SISTEM VODAVODAPri uporabi podtalnice se sistem izvede z dodatnim modulom SV WW 712 (100458).Tipična zasnova sistema:vodni vir / vodnjak SV WW 712 predizmenjevalec TIKI HPGCO12.1 ogrevalni sistemPredizmenjevalec omogoča prenos energije iz vodnega vira na sistem toplotne črpalke ter vključuje potrebne komponente za vodno stran sistema.SISTEM ZEMLJAVODAPri izvedbi zemljavoda se kot vir toplote uporablja: zemeljski kolektor ali geotermalne sonde.V tem primeru se predizmenjevalec SV WW 712 ne uporablja, saj je namenjen izvedbi vodavoda.PAMETNO UPRAVLJANJEToplotna črpalka uporablja Siemensovo krmilno tehnologijo in omogoča napredno upravljanje sistema. TIKI navaja možnost upravljanja na daljavo preko Siemens Synco IC web cloud.Sistem omogoča nadzor in prilagajanje delovanja glede na potrebe objekta ter učinkovito upravljanje ogrevalnega sistema.VSEBINA KOMPLETA1 TIKI GEO Evolution HPGCO12.1Šifra: 73772112 kW, vodavoda / zemljavoda1 TIKI SV WW 712 predizmenjevalecŠifra: 100458Za izvedbo sistema vodavodaPredizmenjevalec vsebuje: toplotni izmenjevalec pretočno črpalko ekspanzijsko posodo manometer krmilno enotoOpomba: za izvedbo vodavoda je potrebno zagotoviti ustrezen vodni vir, hidravlične povezave in vse potrebne elemente vodnjaškega oziroma vodnega sistema. Za pripravo sanitarne vode je potreben ustrezen zunanji hranilnik STV.KRATEK POVZETEKTIKI GEO Evolution HPGCO12.1 + SV WW 712 je zmogljiv in zelo učinkovit geotermalni sistem za ogrevanje objektov z uporabo energije iz podtalnice ali zemlje. Z energijskim razredom A+++ / A+++, SCOP do 5,76, temperaturo dvižnega voda do 65 C, Siemensovim upravljanjem in možnostjo pasivnega hlajenja predstavlja celovito rešitev za energetsko učinkovito ogrevanje stanovanjskih in poslovnih objektov.Model: HPGCO12.1Šifra: 737721Moč: 12 kWVir: Vodavoda / ZemljavodaEnergijski razred: A+++ / A+++SCOP: 5,76 / 4,46Hladivo: R513AGWP: 631Max. temperatura ogrevalne vode: 65 CKrmiljenje: SiemensPredizmenjevalec za vodavoda: SV WW 712, šifra 100458Dimenzije TČ: 670 640 815 mmTeža TČ: 135 kgGarancija na ogrevalne toplotne črpalke Tiki je 2 leti + dodatna 3 leta s pogojem obveznega servisa v roku 3 mesecev po preteku 2 let.
